Kuvia WinALDL ohjelmasta


Ohjelman toiminnasta

Tämä sivu on osittain kopioitu Jonas Bylyndin luvalla ja suomennettu.

Ohjelman yläosassa on kolme painonappia. Yksi avaa tietojen keruun asetukset (data logging), yksi avaa asetukset (configuration dialog) ja viimeinen on poistu (EXIT) nappi. Ne ovat aina näkyvissä. Ohjelman pääosa näyttää koneen arvoja. 8 taulukkoa käytetään valitsemaan mitä arvoja halutaan nähdä.

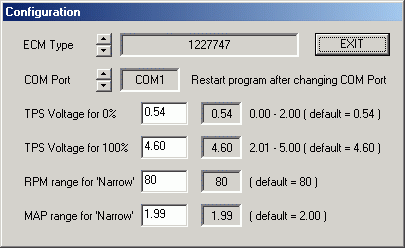

Asetukset

Ohjelman asetukset tehdään tässä valintaikkunassa.

Kaikki muutokset tulevat heti voimaan paitsi com port.
Jos com porttia muutetaan täytyy ohjelma käynnistää uudelleen.
COM porttien tulee olla sama tietokoneen
laitehallinnassa ja tässä olevissa asetuksissa.

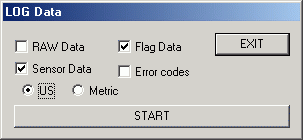

Tiedon keräys

Tämä on tietojen keräyksen valinta ikkuna. Voit valita mitä tietoa tallennetaan ja millä järjestelmällä (metrinen / tuumainen) ilmaisut ja tallennukset tehdään.
Ainoa rajoitus on käytettävissä oleva levytila.

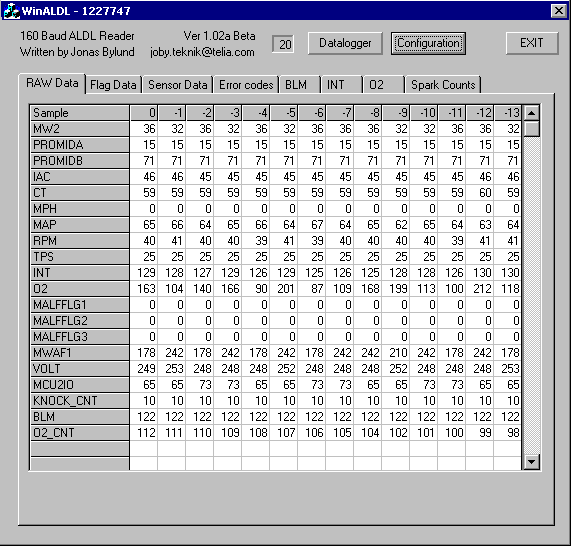

Käsittelemätöntä tietoa

Tämä taulukko näyttää ruuduissa käsittelemätöntä ja muuttamatonta tietoa
joka tulee erilaisilta antureilta ja tunnistimilta. Uutta tietoa virtaa
vasemmalta oikealle sitä mukaa kuin sitä kehittyy.

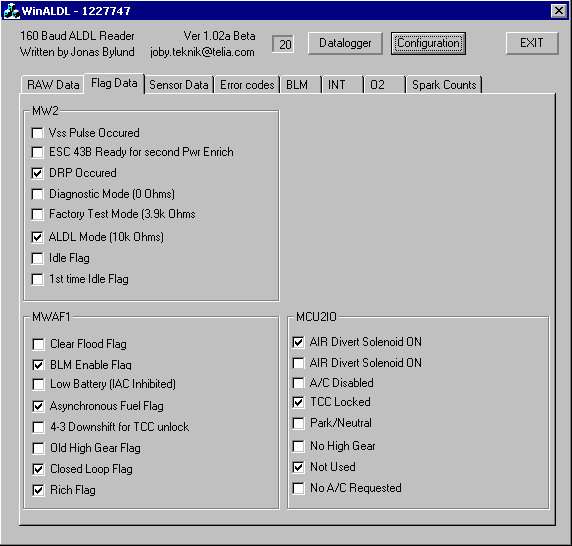

Ilmaisin tietoa

Tässä ikkunassa on useita ruutuja joissa ilmaistaan onko saatava tieto totta vai ei. Tässä voit nähdä esim. onko kone saavuttanut käyttölämpönsä (closed loop) jolloin pienessä aukossa on ruksi .Voit myös nähdä digitaalisen sisään menon ja ulostulon (ALDL mode).

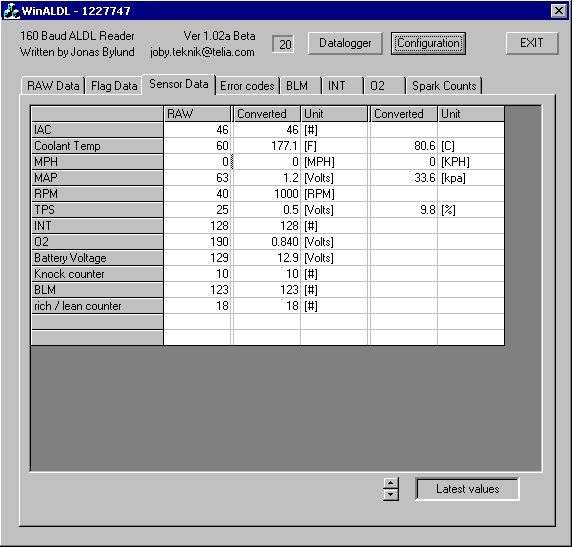

Anturi tietoa

Tässä näytetään analogista luettavaksi muutettua tietoa. Molemmat arvot (RAW ja Converted) näkyvissä. Alhaalla näet myös painonapin josta voit valita yhden kolmesta toiminta muodon; Viimeiset arvot(Latest values), Suurimmat arvot (Max values) ja Pienimmät arvot (Min values). Siellä on myös tyhjennä (Clear) valinta josta voit poistaa vanhat arvot.

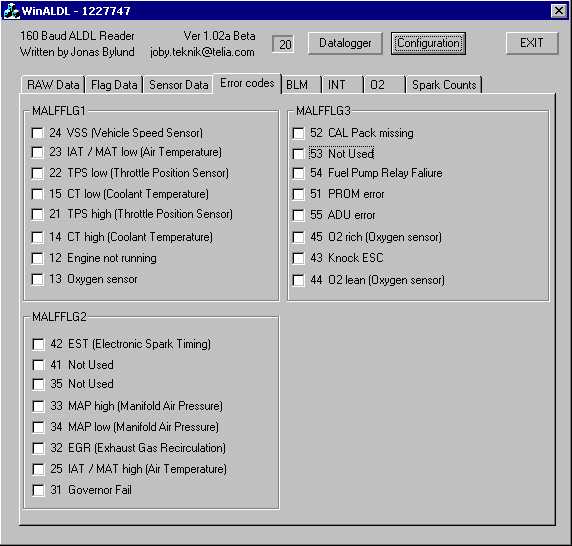

Vikakoodit

Tässä näet kaikki mahdolliset vikakoodit. Ruudut näyttävät ruksilla ruudussa onko vikakoodi päällä vai ei.


BLM, INT ja O2

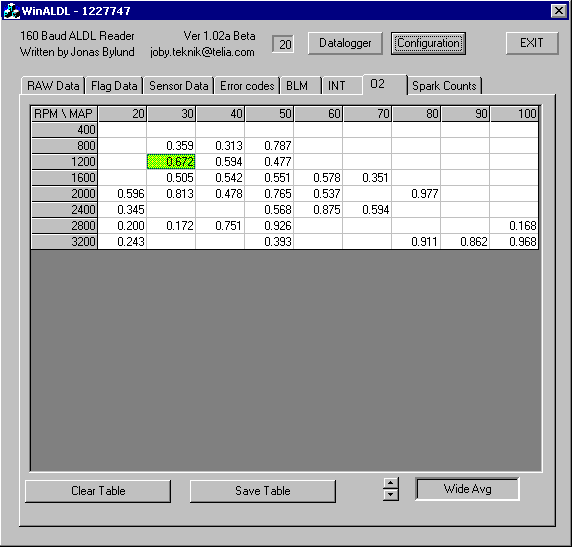

Nämä kolme taulukkoa näyttävät samoilta. siellä on ruudukko RPM ja MAP akseleille. Kun ohjelma käynnistetään ovat ruudut tyhjiä. Kun moottori käy sen toimintapisteistä kerättyä tietoa kulkee vasemmalta oikealle ruudukolla. O2 (happitunnistin) alkaa toimia heti, mutta INT ja BLM vasta kun moottori on käyttölämpötilan saavuttanut (closed loop). Alhaalla on jälleen nappi josta voit tyhjentää ruudut tai toisesta tallentaa ruudukon tiedot. Taulukko tallentuu samaan tiedostoon ohjelman kanssa, ja tallennetun tiedoston nimi ilmoitetaan ruudussa. Alhaalla on myös aukko jossa voit nuolilla valita yhden seuraavista toiminta muodoista:

Narrow Latest - Poista kaikki tieto joka ei ole lähellä ohjelmoituja arvoja. Näytä viimeisin tieto ruuduissa.
Narrow Avg - Poista kaikki tieto joka ei ole lähellä ohjelmoituja arvoja. Näytä keskiarvoista tietoa joka ruudussa.
Narrow # Sapmles - Näytteiden määrä ruuta kohti'Narrow Avg' valinnalla.
Narrow Avg 10 - Kymmenen viimeisen arvon keskiarvo.
Narrow Std. Dev. 10 - Vakio poikkeama 10 viimeisen arvon osalta.
Wide Latest - Älä poista yhtään tietoa. Näytä viimeisimmät arvot joka ruudussa.
Wide Avg - Älä poista yhtään tietoa. Näytä keskiarvoista tietoa joka ruudussa.
Wide # Samples - Näytteiden määrä joka ruutua kohti 'Wide Avg' valinta.
Wide Avg 10 - 10 viimeisimmän arvon keskiarvo.
Wide Std. Dev. 10 - Vakio poikkeama 10 viimeiselle arvolle.

Kun tallennat INT / BLM arvoja tiedostoon tulee kaksi lisä tiedostoa:

Narrow Correction 10 - Korjaus arvot EPROM taulukolle perustuen 'Narrow Avg 10';stä saatuihin arvoihin. Kerro sen ruudun arvot jonka haluat muuttaa EPROM:issa arvolla joka tuli 'Narrow Correction 10' ruudussa. Arvoa 'Narrow Std. Dev. 10' taulukosta käytetään että nähtäisiin onko ruudusta saatu tieto/arvo tarpeeksi laadukasta uudelleen kalibrointiin vai ei.
Wide Correction 10 - Korjaus arvot EPROM taulukolle perustuen arvoihin jotka on saatu 'Wide Avg 10':stä. Kerro se arvo jonka haluat muuttaa EPROM:illa saamallasi arvolla 'Wide Correction 10' ruudusta. Arvoa 'Wide Std. Dev. 10'taulukosta käytetään että nähtäisiin onko ruudusta saatu tieto/arvo tarpeeksi laadukasta uudelleen kalibrointiin vai ei.

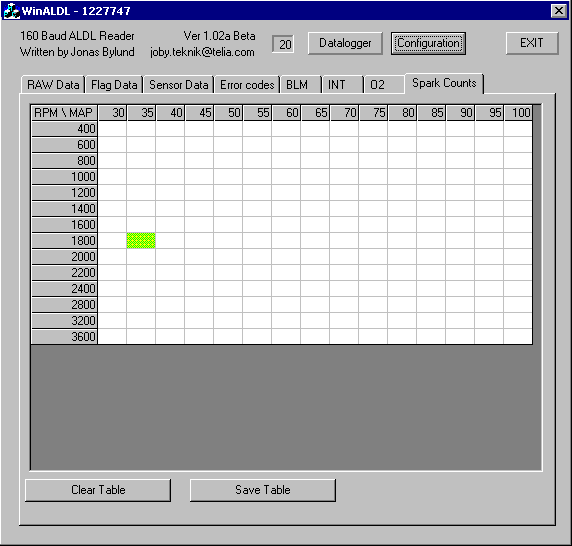

Nakutus laskin

Tässä on akselit RPM:lle ja MAP:lle. Kun ohjelma käynnistetään kaikki ruudut ovat tyhjiä.Milloin tahansa koneessa havaitaan nakutus (ennenaikainen sytytys) ruudulla oleva arvo lisääntyy yhdellä koneen tässä toiminta pisteessä. Tällä löydetään toiminta pisteet joissa nakutusta esiintyy . Alhaalla on jälleen painonappi jolla voi aloittaa uudelleen ja nappi jolla voi tallentaa näkyvät toiminta arvot. Taulukko tallentuu samaan tiedostoon ohjelman kanssa, ja tallennetun tiedoston nimi ilmoitetaan ruudussa.
