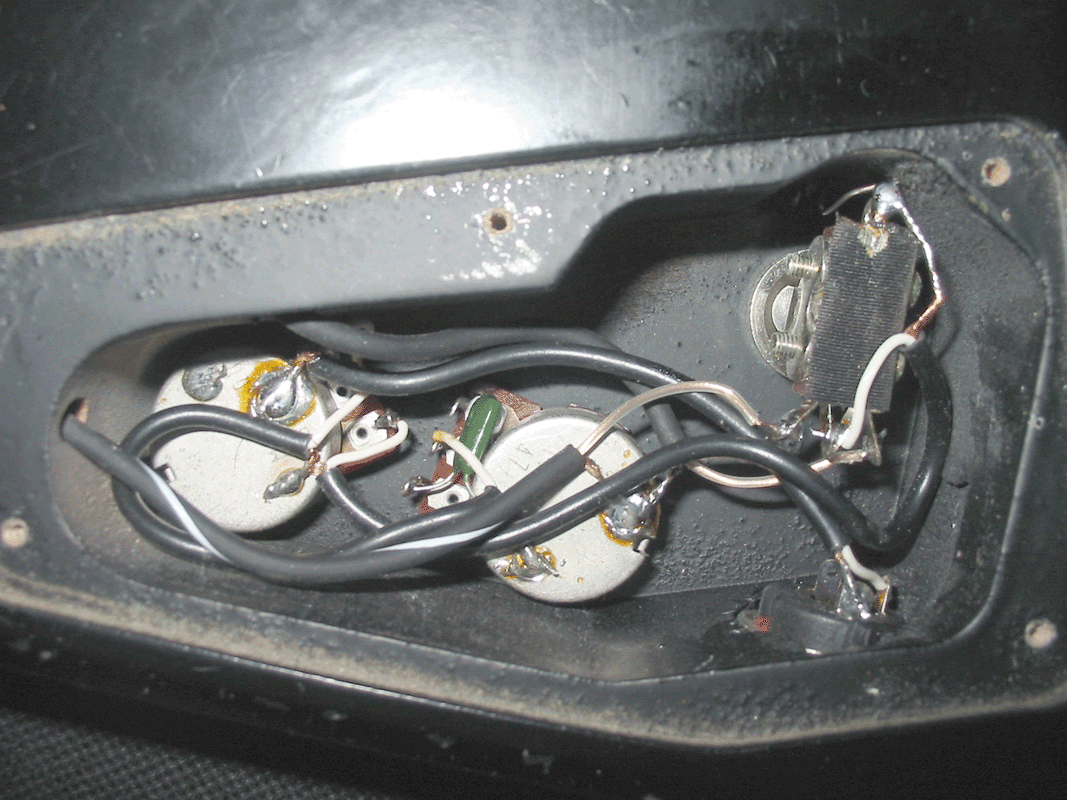

Vasemmalla kuva johdotuksesta Riverhead kitaran sisältä. Potentiometrit ovat 500 ohm/kpl. Kondensaattori 22nF. "gnd" merkitty johto menee porausta pitkin alatallan alle maadoittaen sen ja kielet. |
| Oikealla yksinkertaistettu kitaran kytkentäkaavio. |
 |
| Vieressä kaavio Neutrik-plugin
kytkentäpisteistä takaa päin. ....aktiivibasson kytkentäkaavio tulossa. |
 |
