C1500 1988 - 1994 ABS:n / RWAL järjestelmän poisto

Homma vaikuttaa suhteellisen helpolta ja sillä saa poistettua ABS systeemin ja sen usein aiheuttaman BRAKE valon palamisen. Samaten jarrupolkimen tulisi muuttua tunnokkaammaksi ja ilman jäämisen mahdollisuus jarrujärjestelmään vähenee. Huonona puolena tietty on, ettei enää ole ABS:ia.
Yhdistelmäventtiili (proportioning valve ) hoitelee kuitenkin jarrupaineiden oikean ja oikea-aikaisen jakaantumisen etu- ja takajarrujen kesken.
Jokainen tekee omalla vastuullaan tämän muutoksen. Sivujen tekijänä en ota järjestelmän muutoksesta enkä niiden aiheuttamista seuraamuksista minkäänlaista vastuuta.

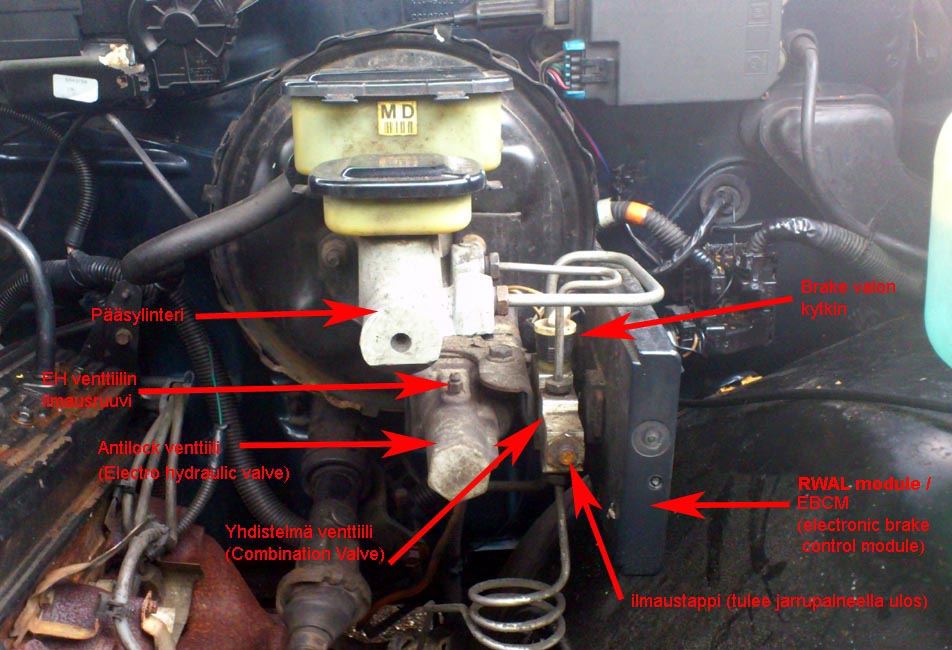

Lyhkäisesti :
-Eristys/tyhjennysventtiili(EH / Antilock venttiili) poistetaan
-Jarrujen EBCM (RWAL moduuli) poistetaan
----------------------
Irroita liittimet 2kpl EBCM:stä
Irroita johtoliittimet eristys / tyhjennys venttiilistä
Jarrujen merkkivaloliitin voi jäädä paikoilleen
Irroita ECBM (vetämällä eteenpäin)
Irroita jarruputken liitin eristys/tyhjennysventtiilin alta ja kytke irti saman putken yhdistelmäventtiilin liitin. Tämä putki on erittäin lyhyt
Irroita eristys/tyhjennysventtiili (kiinni parilla pultilla telineessä)

Kytke takajarrujen linja kiinni yhdistelmäventtiiliin tyhjään (takajarrulinjan) liitin paikkaan. Tässä liitoksessa esiintyy kahta (ainakin) erikokoa olevia liittimiä, joten voi olla, että joudut hankkimaan sovitusliittimen siihen (ulkokierre 5/16" - sisäkierre 1/4" TAI 1/2" - 7/16" ) tai sitten liitin käy suoraan venttiiliin. Jarruputkea voi joutua hiukan muotoilemaan mutta sen pituus kyllä pitäisi riittää.

Ainakaan minulla ei ole missään mainintaa koko ABS:stä, joten viralliseen puoleen poisto ei vaikuta.
